SMT（Surface Mount Technology，表面貼裝技術）作為現代電子制造的核心工藝，其高效運行不僅依賴貼片機、印刷機、回流焊等核心設備，更離不開周邊設備的協同支持。這些設備通過優化生產流程、提升自動化水平、保障產品質量，共同構成完整的電子制造解決方案。以下從功能分類角度詳細解析SMT周邊設備的組成與作用。

一、前端自動化設備：實現物料高效流轉

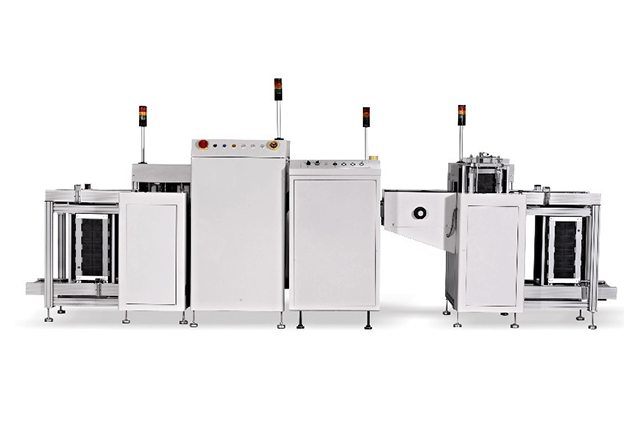

1、上板機與疊板機

功能：作為生產線的起點，上板機通過料框提升或真空吸附技術，將堆疊的PCB板自動送入印刷機軌道，支持單雙面板切換。疊板機則通過軌道刀片推板技術，實現多板連續供料，二者結合可滿足不同生產節拍需求。

技術亮點：支持SMEMA標準接口，兼容多種PCB尺寸，單板切換時間≤2秒，顯著降低人工干預風險。


2、吸送一體上板機

創新設計：集成真空吸附與料框上板功能，通過雙模式切換按鈕實現單雙面板快速適配，兼容厚度0.6-6mm的PCB，特別適用于多品種小批量生產場景。


二、生產過程支持設備：保障工藝連續性

1、接駁臺與平行移載機

接駁臺：作為設備間的柔性連接單元，支持PCB板緩沖、人工檢測及電子元件插裝，其模塊化設計可擴展至8工位，滿足復雜工藝需求。

平行移載機：突破傳統單軌限制，通過雙軌同步傳輸技術，實現單軌貼片機與雙軌回流焊的無縫對接，設備利用率提升40%，能耗降低25%。


2、翻板機與暫存機

翻板機：采用伺服電機驅動的180°翻轉機構，配備激光定位系統，確保雙面貼裝精度≤±0.05mm，特別適用于5G通信模塊等高密度PCB生產。

暫存機：內置智能緩存算法，可動態調節緩存容量，在SPI檢測異常時自動隔離NG板，避免停機損失，支持最大緩存深度200片。


三、質量控制設備：構建全流程檢測體系

1、多功能緩存機與NG緩存輸送機

NG處理流程：緩存機接收AOI/SPI檢測信號后，NG板自動進入上層軌道待人工復檢，OK板通過下層軌道進入回流焊，處理效率達1200片/小時。

技術參數：緩存軌道長度2m，支持最大PCB尺寸510×460mm，配備靜電消除裝置，確保敏感元件安全。


2、NG/OK收板機

智能分揀：采用RFID標簽識別技術，結合視覺定位系統，實現NG/OK板分類存儲，分類準確率≥99.99%，支持與MES系統無縫對接。


四、后端自動化設備：優化成品處理流程

1、下板機與自動收板系統

下板機：通過氣動推板機構，將回流焊后的PCBA自動推入料框，支持空框自動切換，收板速度達15秒/片，兼容高度可調范圍100-300mm。

NG/OK收板機：集成雙層倉儲結構，NG板區配備防靜電托盤，OK板區支持自動碼垛，最大存儲量達500片，減少人工搬運頻次。


2、X-RAY檢測與返修臺

X-RAY檢測：采用微焦點射線源，檢測精度達5μm，可穿透BGA、QFN等封裝元件，檢測效率30秒/片，缺陷檢出率≥99.5%。

返修臺：配備紅外加熱與真空吸取裝置，支持BGA元件自動拆焊，返修良率提升至98%，適用于0201元件至BGA324的全系列封裝。


SMT周邊設備通過功能細分與系統集成，構建起覆蓋生產全流程的自動化解決方案。從物料流轉到質量檢測，從環境控制到成品處理，各設備協同工作，不僅提升生產效率與產品質量，更推動電子制造向智能化、綠色化方向演進。隨著工業4.0技術的深化應用，SMT周邊設備將持續進化，為電子產業升級提供核心支撐。
